RANGO DE DIÁMETRO EXTERIOR DEL TUBO: 2 – 8,5″ / 50 – 220 mm

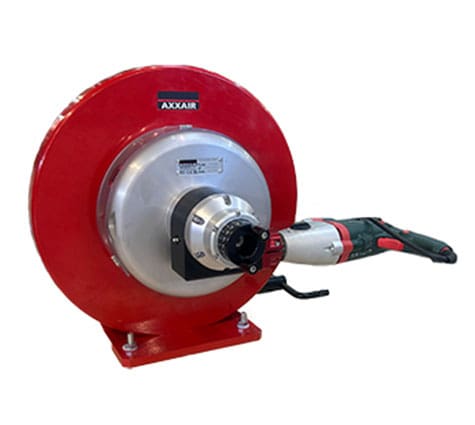

Máquina para refrentar y escuadrar tubos DC221-BM (con sujeción concéntrica)
La máquina de escuadrado de tubos AXXAIR DC221-BM con sujeción concéntrica es una herramienta de vanguardia para la preparación de extremos de tubos, diseñada para el escuadrado de precisión de tubos y conductos de paredes delgadas y diversos diámetros. Su avanzada tecnología de escuadrado orbital garantiza que los extremos de los tubos queden perfectamente perpendiculares al eje del tubo, sin rebabas y con un acabado superficial liso, algo esencial para una soldadura de alta calidad y un montaje impecable.
A diferencia de los métodos de corte tradicionales, que dejan irregularidades y rebabas, la DC221-BM ofrece un acabado limpio y preciso gracias a su sistema superior de rectificado orbital y su sistema de sujeción concéntrica. Gracias a su capacidad de sujeción concéntrica, la DC221-BM se adapta fácilmente a diferentes diámetros de tubo, lo que ofrece la máxima versatilidad para diversas aplicaciones.
El modelo DC221-BM es ideal para aplicaciones en los sectores aeroespacial, de la automoción, farmacéutico y de semiconductores, donde una preparación impecable de los tubos es fundamental para mantener la excelencia operativa y la integridad del producto.
Navegación móvil
| DESCRIPCIÓN | Eléctrico |
| N.º de referencia | DC221-BM1 / DC221-BM2 |
| Rango de diámetros | 2 – 8,5″ / 50 – 220 mm |
| Capacidad de biselado en función del espesor de la pared | Hasta 0,118 pulgadas / 3,0 mm |
| Longitud mínima del tramo recto del tubo | 2,440″ / 62 mm |
| Régimen de ralentí | Velocidad 1: 12 – 72 rpm; Velocidad 2: 34 – 207 rpm |
| Potencia del motor eléctrico | 1300 vatios |
| Tensión | 110 o 220 voltios |
| Frecuencia | 50/60 Hz |
| Radiación acústica máxima | 80 dB |
| Nivel de vibración | < 2.5 m/s2 |
| Peso unitario | 55 kg / 121,25 libras |
| Dimensiones de la máquina | 16,83 x 24,66 x 19,80″ / 427,5 x 626 x 503 mm |
| Dimensiones del embalaje | 940 x 530 x 850 mm |
| Peso del embalaje | 54 kg |
- El modelo de refrentado orbital DC221-BM es una máquina portátil y ligera, ideal tanto para su uso en taller como in situ.
- Está disponible en versión eléctrica (110/220 V).
- El sistema de sujeción concéntrico garantiza en todo momento una protección perfecta del tubo durante su sujeción y se adapta fácilmente a diferentes diámetros de tubo. En el modelo DC221-BM se utiliza un juego de 6 mordazas concéntricas de acero inoxidable.
- La colocación, el bloqueo y el mecanizado del tubo se simplifican gracias al pivote de amplia apertura, a la escala de nonio graduada que permite un avance preciso y al ajuste deslizante del portaherramientas, lo que facilita el cambio de diámetro y garantiza un desgaste óptimo de la punta.
- El refrentado de tubos sin rebabas, el biselado y el redondeo de aristas (30° y 45°) se pueden realizar seleccionando los insertos HSS TIALN de alta calidad adecuados.
- Se pueden utilizar tres herramientas a la vez y, además, es posible realizar el refrentado y el biselado en una sola operación.
- Si se desea, el modelo DC221-BM puede montarse en un banco de soporte AXXAIR con mesa de altura regulable.

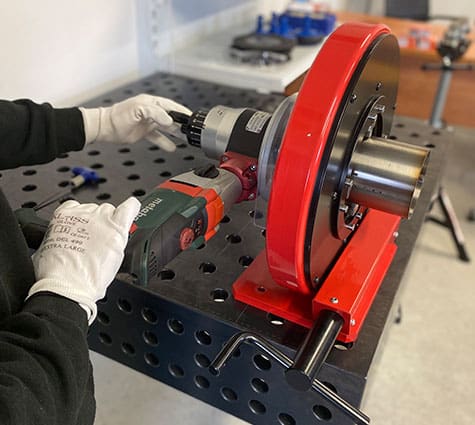

La amplia apertura facilita la colocación, la sujeción y el mecanizado del tubo
Todas las plaquitas son de doble cara, con dos filos de corte, y están tratadas con HSS TIALN, lo que mejora su estabilidad y resistencia al calor.

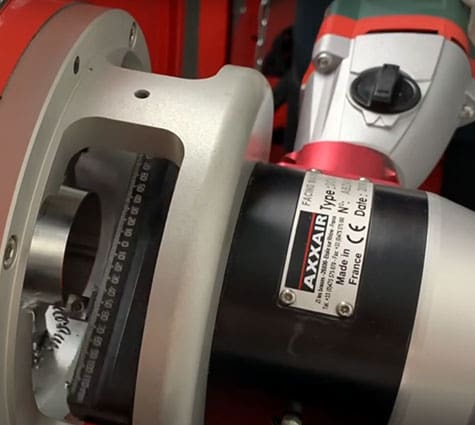

Escala Vernier graduada para un avance preciso y un ajuste deslizante del portaherramientas, lo que permite cambiar fácilmente el diámetro y optimiza el desgaste de la punta

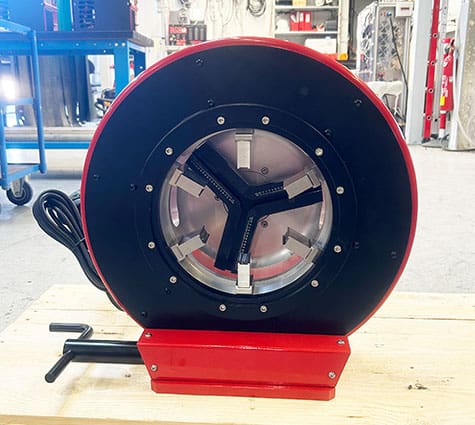

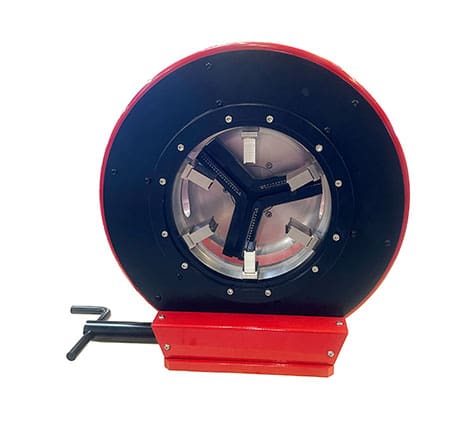

El sistema de sujeción concéntrico garantiza en todo momento una protección perfecta del tubo durante su sujeción
Recursos para tu equipo AXXAIR
Descubre las soluciones de alineación y escuadrado de tubos de AXXAIR en nuestro folleto de productos, o descarga el manual de usuario para obtener información detallada sobre la instalación, el funcionamiento y el mantenimiento.
Máquinas de refrentado orbital: preparación perfecta de los tubos antes de la soldadura con los modelos DC115 y DC221
