DIAMÈTRES EXTÉRIEUR : 5.5 – 12.750″ / 141 – 328 mm

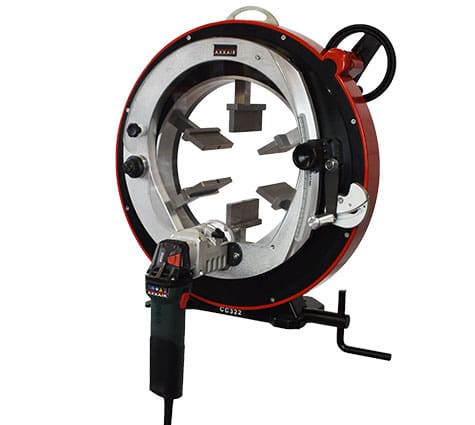

GA322 - chanfrein orbital
La machine de chanfrein orbital GA322 est conçue pour une préparation de soudure de tubes précise et efficace. Grâce à ses têtes de fraisage à grande vitesse équipées de plaquettes carbure, la machine GA enlève la matière 10 fois plus vite que les plaquettes HSS traditionnelles, assurant des chanfreins lisses et précis. Son procédé breveté et sans lubrifiant élimine le besoin de nettoyer les tubes avant le soudage, ce qui permet de gagner du temps et d'augmenter la productivité.
Conçue pour offrir une grande polyvalence, la gamme GA repose sur le même bâti que les machines de coupe orbitale CC et peut être transformée en une puissante machine de coupe grâce à un simple kit de conversion, ce qui en fait une solution incontournable pour une préparation de soudure irréprochable. De plus, cette même machine peut être transformée en machine de soudage, offrant ainsi une solution complète pour la préparation et le soudage des tubes.
Menu Mobile
| Description | GA322 |
| Référence | GA322-M1 / GA322-M2 |
| Plage de diamètres | 5.5 – 12.750″ / 141 – 328 mm |
| Capacité d'épaisseur de paroi pour le chanfreinage* | Jusqu'à 0,3″ / 8 mm |
| Vitesse de rotation de la tête de fraisage | 2050 – 7300 tr/min |
| Puissance du moteur électrique | 1700 watts |
| Tension | 110 ou 220 volts |
| Fréquence | 50 / 60 Hz |
| Rayonnement acoustique max. | 99 dB |
| Niveau de vibration | < 2.5 m/s2 |
| Poids unitaire | 71 kg / 157 lbs |
| Dimensions de la machine | 25.55 x 25.35 x 11.96″ / 649 x 644 x 304 mm |
| Dimensions de l'emballage | 37,40 x 21,65 x 33,46″ / 950 x 550 x 850 mm |
| Poids emballé | 176 lbs / 80 kg |
| * selon le type d'inserts utilisés et le matériau du tube | |
- La GA 322 (alimentée par un moteur électrique 110 ou 220 V) est équipée d'un système de serrage concentrique en acier inoxydable avec un grand nombre de points de contact, augmentant ainsi la plage et la qualité de chanfreinage tout en évitant la déformation du tube. Les mors en acier inoxydable garantissent une protection contre la contamination du tube.
- La roue de rotation distinctive offre une rotation fluide, augmentant la durée de vie des plaquettes de chanfreinage en carbure et la qualité du chanfrein.
- En option, un système de rotation et de serrage automatique peut être monté sur la gamme GA, permettant une répétabilité et une productivité accrues et plus rapides.
- Les plaquettes en carbure offrent des performances supérieures et plus rapides que les plaquettes HSS traditionnelles et sont disponibles en standard en type chanfrein en V (30° / 37,5° / 45°) et en type chanfrein en J (10°) *.
- Le levier de pénétration à ressort et le système de suivi engagent la lame de scie pour un chanfreinage du tube sans effort et constant, prolongeant la durée de vie des plaquettes et améliorant la sécurité et la facilité d'utilisation.
- Les modèles GA peuvent être équipés de bancs de support pour les tubes plus longs et de kits de conversion pour permettre trois opérations différentes : la coupe, le chanfreinage et le soudage.
La roue de rotation distinctive offre une rotation fluide, augmentant la durée de vie de la lame de coupe et la qualité de coupe.
Système de serrage concentrique en acier inoxydable avec un grand nombre de points de contact, augmentant la plage et la qualité de coupe, et évitant la déformation du tube
Le levier de pénétration à ressort et le système de suivi engagent la lame de scie pour un chanfreinage du tube sans effort et constant, prolongeant la durée de vie des plaquettes et améliorant la sécurité et la facilité d'utilisation.
Les plaquettes en carbure offrent des performances supérieures et plus rapides que les plaquettes HSS traditionnelles et sont disponibles en standard en type chanfrein en V (30° / 37,5° / 45°) et en type chanfrein en J (10°).
Ressources pour votre équipement AXXAIR
Découvrez les solutions de chanfreinage orbital AXXAIR grâce à notre brochure produit, ou téléchargez le manuel d'utilisation pour obtenir des informations détaillées sur l'installation, le fonctionnement et l'entretien.
Machines AXXAIR GA x22 : Chanfreinage orbital
