Flowserve, división Lube Oil Systems and Packaging, es una empresa dedicada al montaje y fabricación de componentes de grandes bombas de productos especiales, orientadas al uso en la industria petroquímica, con llegada a nivel global.
La puesta en marcha fue supervisada por el Ing. Diego Nieto, gerente de la división Lube Oil Systems and Pakaging.
En la necesidad de aumentar los estándares de calidad y productividad se pensó en optimizar y simplificar las tareas del área de soldadura de piping de aceros inox y dúplex, de manera de hacer más consistentes todos los procesos de soldadura, y de esta manera lograr altas calidades con niveles más bajos de habilidad en los soldadores y operadores de soldadura.
Para ello se planteó como primera etapa optimizar la producción de biseles para lograr juntas de soldadura perfectas que le permitan a los soldadores y operadores obtener soldaduras de altísima calidad sin requerir una extrema habilidad. La segunda etapa será automatizar al mayor grado las operaciones de soldadura.
Planteada esta necesidad se procedió a contactar a EXSOLD, empresa con importante trayectoria en el área de implementación de procesos de soldadura, la cual sugirió obtener equipamiento de la firma AXXAIR de Francia, quien posee una trayectoria de muchísimos años en esta especialidad, y es capaz de suministrar el equipamiento para las dos etapas. Además, EXSOLD ha suministrado y experimentado equipos AXXAIR en el mercado argentino durante más de 20 años con excelente resultado, lo que le permite tener autoridad en el asesoramiento.
La puesta en marcha de los dos equipos adquiridos, uno para corte de tubos con accionamiento de rotación manual y otro para biselado en J y en V, con accionamiento de rotación automático, no presentaron ningún problema para su puesta en marcha. Fue muy sencilla y accesible la documentación técnica suministrada por AXXAIR, lo que permitió una rápida comprensión por parte del personal de FLOWSERVE. EXSOLD fue responsable de la asistencia para la puesta en marcha.
Las primeras pruebas de corte y posterior biselado en J fueron exitosas desde el primer intento, y las pruebas de soldadora sobre las primeras juntas armadas en J-J y en J-V presentaron una fusión de la raíz consistente en ancho y sobremonta utilizando el proceso GTAW.
Este conjunto de resultados hace que la dirección técnica de FLOWSERVE este por demás satisfecha con los resultados obtenidos. En este momento se están ajustando condiciones de disposición de trabajo para comenzar con la producción.
Presentamos algunas fotografías del proceso de puesta en marcha:
Primera aplicación de una Junta J-J practicada sobre un tubo de acero al carbono
de 26, 7 mm de diámetro y 5,56 mm de espesor. Puede verse un video de esta operación
Primer Bisel J en acero inox, practicado en un tubo de OD 48,3 mm y 5,08 mm de espesor.
Presentación de la Junta J-V mediante punteado, utilizando proceso GTAW.
Armado de una junta J-V entre tubo accesorio.
Junta J-V Tubo accesorio soldada con proceso GTAW manual y radiografiada. Ensayo RT aprobado.
La Junta J-V Tubo accesorio anterior, cortada en la ZAC para observar la conformación de la raíz.
Si bien el proceso GTAW fue aplicado en forma manual, se observa una raíz al ras con un perfil aceptable.
Otro caso de soldadura GTAW manual esta vez en diseño J-J, tubo-tubo OD 48,3 mm y 5,08 mm de espesor, donde se ha dado solamente la pasada de raíz con adición de material.
Se observa una raíz al ras de ancho uniforme correctamente fundida y libre de defectos.

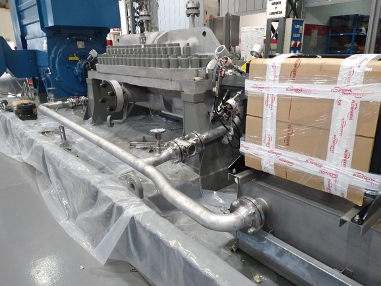

Vista de la central hidráulica de un equipo de Bombeo Flowserve donde puede observarse el piping procesado por cortadoras y biseladoras Axxair.
Otra vista del equipo de Bombeo Flowserve donde se muestra el piping que lo equipa.
La puesta en marcha fue apoyada en representación de AXXAIR por EXSOLD con la participación del Ing. Agustín Gonzalez Gibbs, Supervisor de soldadura Nivel II del Instituto Argentino de Siderurgia y el Ing. Sergio Gonzalez Pagliara.
