DIAMÈTRE EXTÉRIEUR : 5.563 – 12.750″ / 141 – 328 mm

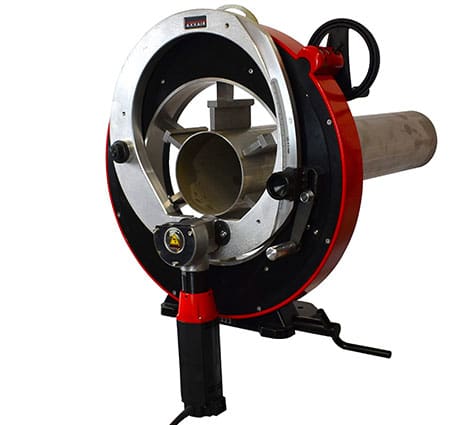

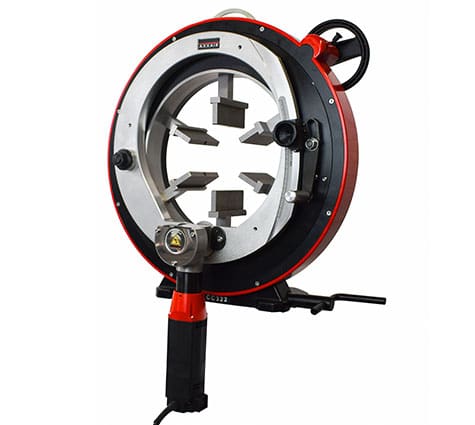

CC322 - coupe orbitale
La CC322 est une machine de coupe orbitale polyvalente, conçue pour offrir précision et efficacité dans la préparation des tubes fins.
Idéale pour les industries exigeant des résultats de haute qualité, la CC322 réalise des coupes nettes et sans bavure sur tout type d'acier et d'alliage exotique. Sa conception légère et ergonomique assure une facilité d'utilisation et une portabilité, tandis que sa construction robuste garantit durabilité et performances constantes. Équipée de fonctionnalités avancées telles que le serrage rapide du tube et un processus de coupe fluide, la CC322 améliore la productivité et assure une préparation parfaite pour le soudage ou d'autres applications en aval. Cet outil de pointe est un choix fiable pour les professionnels exigeant précision et efficacité.
Menu Mobile
| DESCRIPTION | Moteur électrique standard |
Moteur électrique rapide |
Pneumatique |
| Référence | 322FS15 / 322FS25 | 322FS19 / 322FS29 | 322PD |
| Plage de diamètres | 5,563 – 12,750″ / 141 – 328 mm | 5,563 – 12,750″ / 141 – 328 mm | 5,563 – 12,750″ / 141 – 328 mm |
| Capacité de coupe* | Jusqu'à 0.6″ / 15 mm | Jusqu'à 0.6″ / 15 mm | Jusqu'à 0.6″ / 15 mm |
| Vitesse de rotation de la lame | 30 – 75 tr/min | 95 – 280 tr/min | 60 – 110 tr/min |
| Puissance du moteur électrique | 1200 watts | 1200 watts | s/o |
| Tension | 110 ou 220 volts | 110 ou 220 volts | s/o |
| Fréquence | 50 / 60 Hz | 50 / 60 Hz | s/o |
| Pression de service de l'air | s/o | s/o | 43.5 – 87 psi / 3 – 6 bar |
| Rayonnement acoustique max. | 90 dB | 90 dB | 95 dB |
| Niveau de vibration | < 2.5 m/s2 | < 2.5 m/s2 | s/o |
| Poids unitaire | 71 kg / 157 lbs | 71 kg / 157 lbs | 71 kg / 157 lbs |
| Dimensions de la machine | 25.55 x 25.35 x 11.96″ / 649 x 644 x 304 mm | 25.55 x 25.35 x 11.96″ / 649 x 644 x 304 mm | 25.55 x 25.35 x 11.96″ / 649 x 644 x 304 mm |
| Dimensions de l'emballage | 39.37 x 22.44 x 34.25″ / 1000 x 570 x 870 mm | 39.37 x 22.44 x 34.25″ / 1000 x 570 x 870 mm | 39.37 x 22.44 x 34.25″ / 1000 x 570 x 870 mm |
| Poids emballé | 220 lbs / 100 kg | 220 lbs / 100 kg | 220 lbs / 100 kg |
| * Selon le type de lame de scie utilisée et le matériau du tube | |||
- La gamme AXXAIR CC (alimentée par un moteur électrique ou pneumatique standard ou rapide) est équipée d'un système de serrage concentrique en acier inoxydable avec un grand nombre de points de contact, ce qui augmente la plage et la qualité de coupe tout en évitant la déformation du tube.
- Les mors en acier inoxydable garantissent une protection contre la contamination du tube.
- La roue de rotation distinctive offre une rotation fluide, augmentant la durée de vie de la lame de coupe et la qualité de coupe.
- Le levier de pénétration engage la lame de scie pour une pénétration et une coupe du tube sans effort et constantes, prolongeant la durée de vie de la lame et améliorant la sécurité et la facilité d'utilisation.
- La courte distance entre la lame et les mors réduit les vibrations, prolonge la durée de vie de la lame et améliore la qualité de coupe.
CONSOMMABLES & ACCESSOIRES
- High quality blades performing burr-free square cuts (< 0.25 mm / 0.01″ perpendicularity precision)
- Huile et pâte lubrifiantes
- Bancs de support pour tubes longs
- Système de rotation et de serrage automatique pour une répétabilité et une productivité accrues et plus rapides
- Kits de conversion permettant trois opérations différentes : coupe, chanfreinage et soudage.
La roue de rotation unique offre une rotation fluide, augmentant la durée de vie de la lame de coupe et la qualité de coupe.
Système de serrage concentrique en acier inoxydable avec un grand nombre de points de contact, augmentant la plage et la qualité de coupe, et évitant la déformation du tube
Le levier de pénétration engage la lame de scie pour une pénétration et une coupe du tube sans effort et constantes, prolongeant la durée de vie de la lame et améliorant la sécurité et la facilité d'utilisation.
AXXAIR offers a wide range of high-quality blades performing burr-free square cuts (< 0.25 mm / 0.01″ perpendicularity precision).
