DIAMÈTRE EXTÉRIEUR : 8.625 – 16″ / 212 – 422 mm
CC421 - coupe orbitale

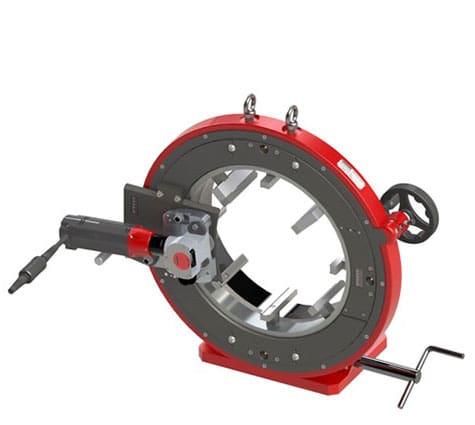

La machine de coupe CC421 est conçue pour la coupe orbitale de précision des tubes de 8,625″ à 16″ (212–422 mm). Grâce à une lame rotative qui se déplace autour du tube, elle réalise des coupes parfaitement perpendiculaires et sans bavures, tout en préservant la circularité du tube et en éliminant tout risque de déformation. Conçue pour usiner tous les types d'acier ou d'alliages spéciaux, la CC421 garantit des résultats constants et de haute qualité, même dans des environnements exigeants.
Alimentée par des moteurs pneumatiques ou électriques de 1200 W (110V ou 220V), la CC421 est dotée d'un système de serrage concentrique en acier inoxydable qui maximise la précision de coupe tout en protégeant contre la contamination. Sa roue de rotation fluide, sa courte distance lame-mâchoire et son levier de pénétration prolongent la durée de vie de la lame, réduisent les vibrations et améliorent la sécurité et la productivité de l'opérateur.
Menu Mobile
| Description | Moteur électrique standard | Moteur électrique rapide | Pneumatique |
| Référence | 421FS15 / 421FS25 | 421FS19 / 421FS29 | 421PD |
| Plage de diamètres | 8.625 – 16″ / 212 – 422 mm | 8.625 – 16″ / 212 – 422 mm | 8.625 – 16″ / 212 – 422 mm |
| Capacité de coupe* | Jusqu'à 0.6″ / 15 mm | Jusqu'à 0.6″ / 15 mm | Jusqu'à 0.6″ / 15 mm |
| Vitesse de rotation de la lame | 30 – 75 tr/min | 95 – 280 tr/min | 60 – 110 tr/min |
| Puissance du moteur électrique | 1200 watts | 1200 watts | s/o |
| Tension | 110 / 220 volts | 110 / 220 volts | s/o |
| Fréquence | 50 – 60 Hz | 50 – 60 Hz | s/o |
| Pression de service de l'air | s/o | s/o | 43.5 – 87 psi / 3 – 6 bar |
| Rayonnement acoustique max. | 90 dB | 90 dB | 95 dB |
| Niveau de vibration | < 2.5 m/s2 | < 2.5 m/s2 | s/o |
| Poids unitaire | 195 kg / 429.9 lbs | 195 kg / 429.9 lbs | 195 kg / 429.9 lbs |
| Dimensions de la machine | 31.57 x 32.99 x 12.40″ / 802 x 838 x 315 mm | 31.57 x 32.99 x 12.40″ / 802 x 838 x 315 mm | 31.57 x 32.99 x 12.40″ / 802 x 838 x 315 mm |
| Dimensions de l'emballage | 23.62 x 40.16 x 44.88″ / 600 x 1020 x 1140 mm | 23.62 x 40.16 x 44.88″ / 600 x 1020 x 1140 mm | 23.62 x 40.16 x 44.88″ / 600 x 1020 x 1140 mm |
| Poids emballé | 410 lbs / 186 kg | 410 lbs / 186 kg | 410 lbs / 186 kg |
| * Selon le type de lame de scie utilisée et le matériau du tube | |||
- La gamme AXXAIR CC (alimentée par un moteur électrique ou pneumatique standard ou rapide) est équipée d'un système de serrage concentrique en acier inoxydable avec un grand nombre de points de contact, ce qui augmente la plage et la qualité de coupe tout en évitant la déformation du tube.
- Les mors en acier inoxydable garantissent une protection contre la contamination du tube.
- La roue de rotation distinctive offre une rotation fluide, augmentant la durée de vie de la lame de coupe et la qualité de coupe.
- Le levier de pénétration engage la lame de scie pour une pénétration et une coupe du tube sans effort et constantes, prolongeant la durée de vie de la lame et améliorant la sécurité et la facilité d'utilisation.
- La courte distance entre la lame et les mors réduit les vibrations, prolonge la durée de vie de la lame et améliore la qualité de coupe.
CONSOMMABLES & ACCESSOIRES
- High quality blades performing burr-free square cuts (< 0.4 mm / 0.015″ perpendicularity precision)
- Huile et pâte lubrifiantes
- Bancs de support pour tubes longs

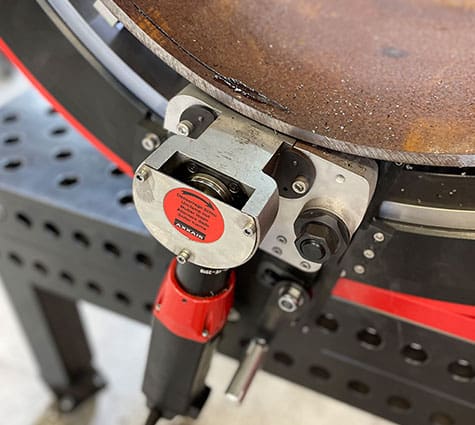

La roue de rotation unique offre une rotation fluide, augmentant la durée de vie de la lame de coupe et la qualité de coupe.
Système de serrage concentrique en acier inoxydable avec un grand nombre de points de contact, augmentant la plage et la qualité de coupe, et évitant la déformation du tube
Le levier de pénétration engage la lame de scie pour une pénétration et une coupe du tube sans effort et constantes, prolongeant la durée de vie de la lame et améliorant la sécurité et la facilité d'utilisation.
AXXAIR offers a wide range of high-quality blades performing burr-free square cuts (< 0.25 mm / 0.01″ perpendicularity precision).
Ressources pour votre équipement AXXAIR
Découvrez coupe orbitale AXXAIR grâce à notre brochure produits, ou téléchargez le manuel d'utilisation pour obtenir des informations détaillées sur l'installation, le fonctionnement et l'entretien.
