DIAMÈTRE EXTÉRIEUR : 12.75 -20″ / 312 – 522 mm

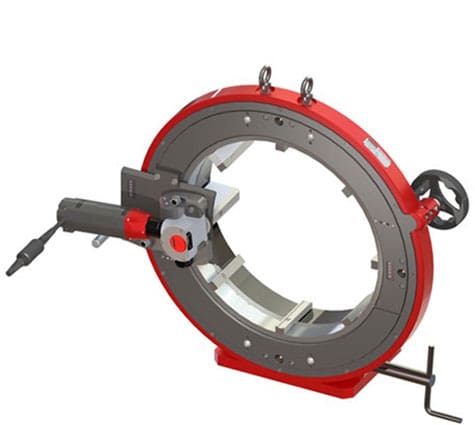

CC521 - coupe orbitale
La machine de coupe CC521 est conçue pour la coupe orbitale de précision des tubes, d’un diamètre compris entre 12,75″ et 20″ (312–522 mm). Grâce à une lame rotative se déplaçant de manière concentrique autour du tube, elle réalise des coupes parfaitement perpendiculaires, sans déformation, y compris sur des épaisseurs de paroi allant jusqu'à 15 mm (0,6″). Compatible avec tous les types d'aciers et d'alliages spéciaux, la CC521 est idéale pour les applications industrielles les plus exigeantes.
Disponible avec des options d'alimentation pneumatique ou électrique de 1200 W (110V ou 220V), la CC521 intègre des mâchoires en acier inoxydable avec de multiples points de contact pour éviter la déformation et assurer une qualité de coupe reproductible. La rotation et le serrage automatiques en option améliorent encore l'efficacité, tandis que le système d'engagement de lame optimisé améliore la sécurité et la régularité de la coupe.
Menu Mobile
| Description | Moteur électrique standard | Moteur électrique rapide | Pneumatique |
| Référence | 521FS15 / 521FS19 | 521FS25 / 521FS29 | 521PD |
| Plage de diamètres | 12.75 – 20″ / 312 – 522 mm | 12.75 – 20″ / 312 – 522 mm | 12.75 – 20″ / 312 – 522 mm |
| Capacité de coupe* | Jusqu'à 0.6″ / 15 mm | Jusqu'à 0.6″ / 15 mm | Jusqu'à 0.6″ / 15 mm |
| Vitesse de rotation de la lame | 30 – 75 tr/min | 95 – 280 tr/min | 60 – 110 tr/min |
| Puissance du moteur électrique | 1200 watts | 1200 watts | s/o |
| Tension | 110 / 220 volts | 110 / 220 volts | s/o |
| Fréquence | 50 – 60 Hz | 50 – 60 Hz | s/o |
| Pression de service de l'air | s/o | s/o | 43.5 – 87 psi / 3 – 6 bar |
| Rayonnement acoustique max. | 90 dB | 90 dB | 95 dB |
| Niveau de vibration | < 2.5 m/s2 | < 2.5 m/s2 | s/o |
| Poids unitaire | 223 kg / 491.6 lbs | 223 kg / 491.6 lbs | 223 kg / 491.6 lbs |
| Dimensions de la machine | 35.62 x 35 x 12.40″ / 905 x 889 x 315 mm | 35.62 x 35 x 12.40″ / 905 x 889 x 315 mm | 35.62 x 35 x 12.40″ / 905 x 889 x 315 mm |
| Dimensions de l'emballage | 33.39 x 40.16 x 44.88″ / 848 x 1020 x 1139 mm | 33.39 x 40.16 x 44.88″ / 848 x 1020 x 1139 mm | 33.39 x 40.16 x 44.88″ / 848 x 1020 x 1139 mm |
| Poids emballé | 492 livres / 223 kg | 492 livres / 223 kg | 492 livres / 223 kg |
| * en fonction du type de lame de scie utilisée et du matériau du tube | |||
- La gamme AXXAIR CC (alimentée par un moteur électrique ou pneumatique standard ou rapide) est équipée d'un système de serrage concentrique en acier inoxydable avec un grand nombre de points de contact, ce qui augmente la plage et la qualité de coupe tout en évitant la déformation du tube.
- Les mors en acier inoxydable garantissent une protection contre la contamination du tube.
- La roue de rotation distinctive offre une rotation fluide, augmentant la durée de vie de la lame de coupe et la qualité de coupe.
- Le levier de pénétration engage la lame de scie pour une pénétration et une coupe du tube sans effort et constantes, prolongeant la durée de vie de la lame et améliorant la sécurité et la facilité d'utilisation.
- La courte distance entre la lame et les mors réduit les vibrations, prolonge la durée de vie de la lame et améliore la qualité de coupe.
CONSOMMABLES & ACCESSOIRES
- High quality blades performing burr-free square cuts (< 0.4 mm / 0.015″ perpendicularity precision)
- Huile et pâte lubrifiantes

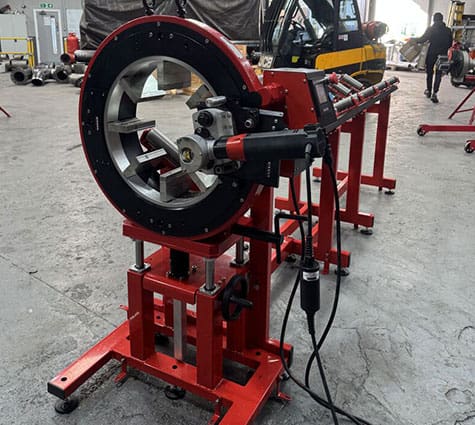

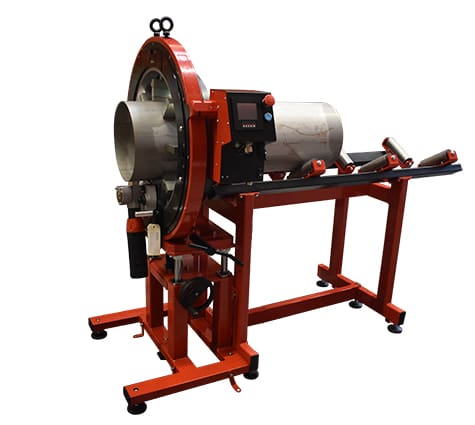

- Bancs de support pour tubes longs
La roue de rotation unique offre une rotation fluide, augmentant la durée de vie de la lame de coupe et la qualité de coupe.
Système de serrage concentrique en acier inoxydable avec un grand nombre de points de contact, augmentant la plage et la qualité de coupe, et évitant la déformation du tube
Le levier de pénétration engage la lame de scie pour une pénétration et une coupe du tube sans effort et constantes, prolongeant la durée de vie de la lame et améliorant la sécurité et la facilité d'utilisation.
AXXAIR offers a wide range of high-quality blades performing burr-free square cuts (< 0.25 mm / 0.01″ perpendicularity precision).
